Classification des systèmes de production d'énergie photovoltaïque
Les systèmes de production d'énergie photovoltaïque sont divisés en systèmes de production d'énergie photovoltaïque indépendants, systèmes de production d'énergie photovoltaïque connectés au réseau et systèmes de production d'énergie photovoltaïque distribués.

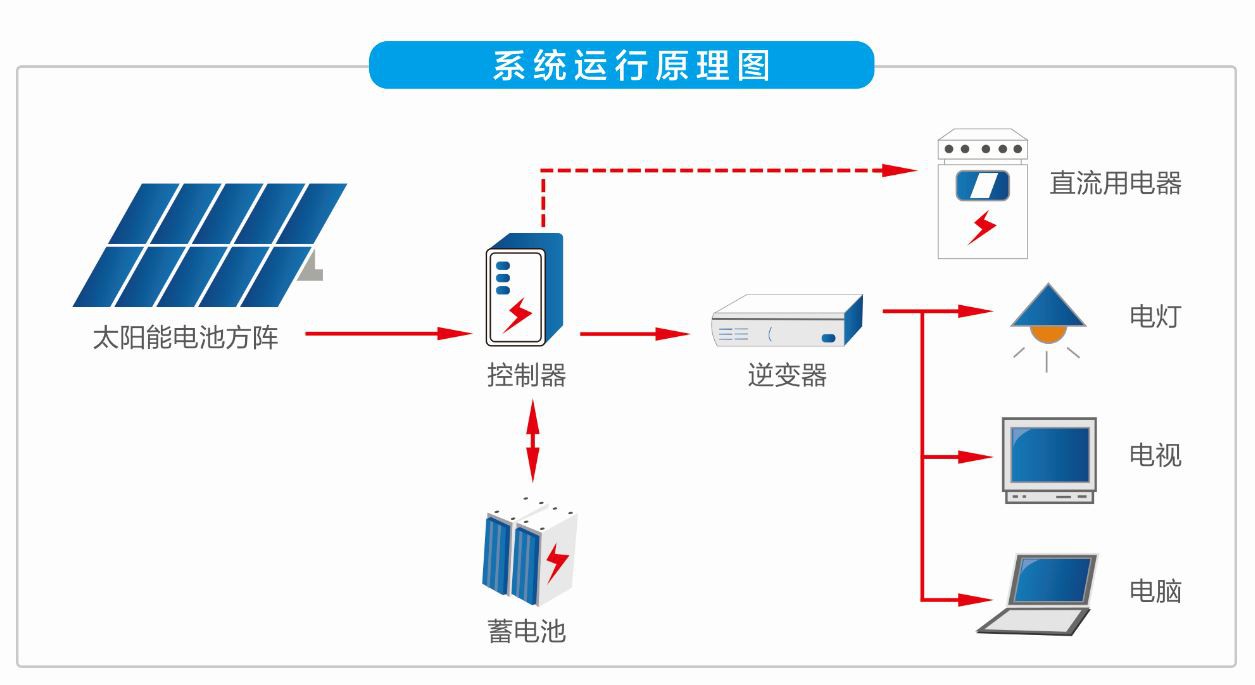

1. La production d'énergie photovoltaïque indépendante est également appelée production d'énergie photovoltaïque hors réseau. Il est principalement composé de composants de cellules solaires, de contrôleurs et de batteries. Si vous souhaitez alimenter la charge CA, vous devez également configurer un onduleur CA. Les centrales photovoltaïques indépendantes comprennent des systèmes d'alimentation électrique pour les villages des zones reculées, des systèmes d'alimentation solaire domestique, des alimentations pour signaux de communication, une protection cathodique, des lampadaires solaires et d'autres systèmes de production d'énergie photovoltaïque avec des batteries qui peuvent fonctionner indépendamment.
2. La production d'énergie photovoltaïque connectée au réseau signifie que le courant continu généré par les modules solaires est converti en courant alternatif qui répond aux exigences du réseau électrique public par un onduleur connecté au réseau, puis directement connecté au réseau public.
Il peut être divisé en systèmes de production d'électricité connectés au réseau avec et sans batteries. Le système de production d'électricité connecté au réseau avec batterie de stockage peut être programmé et peut être intégré ou retiré du réseau selon les besoins. Il a également la fonction d'alimentation de secours, qui peut fournir une alimentation de secours lorsque le réseau est hors tension. Les systèmes de production d'électricité photovoltaïque connectés au réseau avec des batteries sont souvent installés dans les bâtiments résidentiels; Les systèmes de production d'électricité connectés au réseau sans batteries n'ont pas la fonction de dispatchabilité et d'alimentation de secours, et sont généralement installés sur des systèmes plus grands. La production d'électricité photovoltaïque connectée au réseau a centralisé des centrales photovoltaïques à grande échelle connectées au réseau, qui sont généralement des centrales électriques de niveau national. La principale caractéristique est que l'énergie générée est directement transmise au réseau et que le réseau est uniformément déployé pour fournir de l'énergie aux utilisateurs. Cependant, ce type de centrale électrique a un investissement important, une longue période de construction et une grande superficie, et il ne s'est pas encore beaucoup développé. Le petit photovoltaïque distribué connecté au réseau, en particulier la production d'électricité photovoltaïque intégrée au bâtiment, est le courant dominant de la production d'électricité photovoltaïque connectée au réseau en raison des avantages d'un petit investissement, d'une construction rapide, d'une faible empreinte et d'un large soutien politique.
3. Le système de production d'énergie photovoltaïque distribué, également connu sous le nom de production d'énergie distribuée ou d'alimentation électrique distribuée, fait référence à la configuration d'un système d'alimentation photovoltaïque plus petit sur le site de l'utilisateur ou à proximité du site d'alimentation pour répondre aux besoins d'utilisateurs spécifiques et prendre en charge le réseau de distribution électrique existant Fonctionnement économique, ou répondre aux exigences de ces deux aspects en même temps.
L'équipement de base d'un système de production d'énergie photovoltaïque distribué comprend des composants de cellules photovoltaïques, des supports de panneaux photovoltaïques carrés, des boîtiers de combinaison CC, des armoires de distribution d'alimentation CC, des onduleurs connectés au réseau, des armoires de distribution d'alimentation CA et d'autres équipements, ainsi que des dispositifs de surveillance du système d'alimentation. et dispositif de surveillance environnementale. Son mode de fonctionnement est que, dans des conditions de rayonnement solaire, le réseau de modules de cellules solaires du système de génération d'énergie photovoltaïque convertit l'énergie électrique de sortie de l'énergie solaire et l'envoie à l'armoire de distribution CC à travers le boîtier de combinaison CC, et est inversée. par l'onduleur connecté au réseau dans l'alimentation CA. La charge propre, le surplus ou la puissance insuffisante du bâtiment&est ajusté en se connectant au réseau.
